製図から編み図を作る

1. 製図で使うマウス操作

2. 作例の寸法と製図枠を用意する

1. 「製図」→「New」→「新しい製図」で「ラウンドネックベスト・前身頃」を作成します。
2. 枠を幅60cm・高さ64cmに設定し、ゲージを20目・28段にします。紙の寸法は画面の拡大率とは別です。
3. 「画面全体で編集」を押して広く表示します。ホイールで全体を見渡し、必要な箇所を拡大します。

3. 裾・脇・肩の直線を描く

1. 「直線」を選び、裾の左端で左ボタンを押し、右端までドラッグして離します。作例では横48cmにします。
2. 右脇は裾から袖ぐりの始まりまで上向きにドラッグして描きます。水平・垂直に近い直線は自動補正されます。
3. 次の線は、既存の端点にポインターを近づけ、緑の接続点に吸着する位置から描き始めます。
4. 肩は肩先から衿ぐりの端まで描きます。斜めの肩線も同じドラッグ操作で引けます。左側もつないでいきます。

クリックで拡大

4. 袖ぐり・衿ぐりを曲線でつなぐ

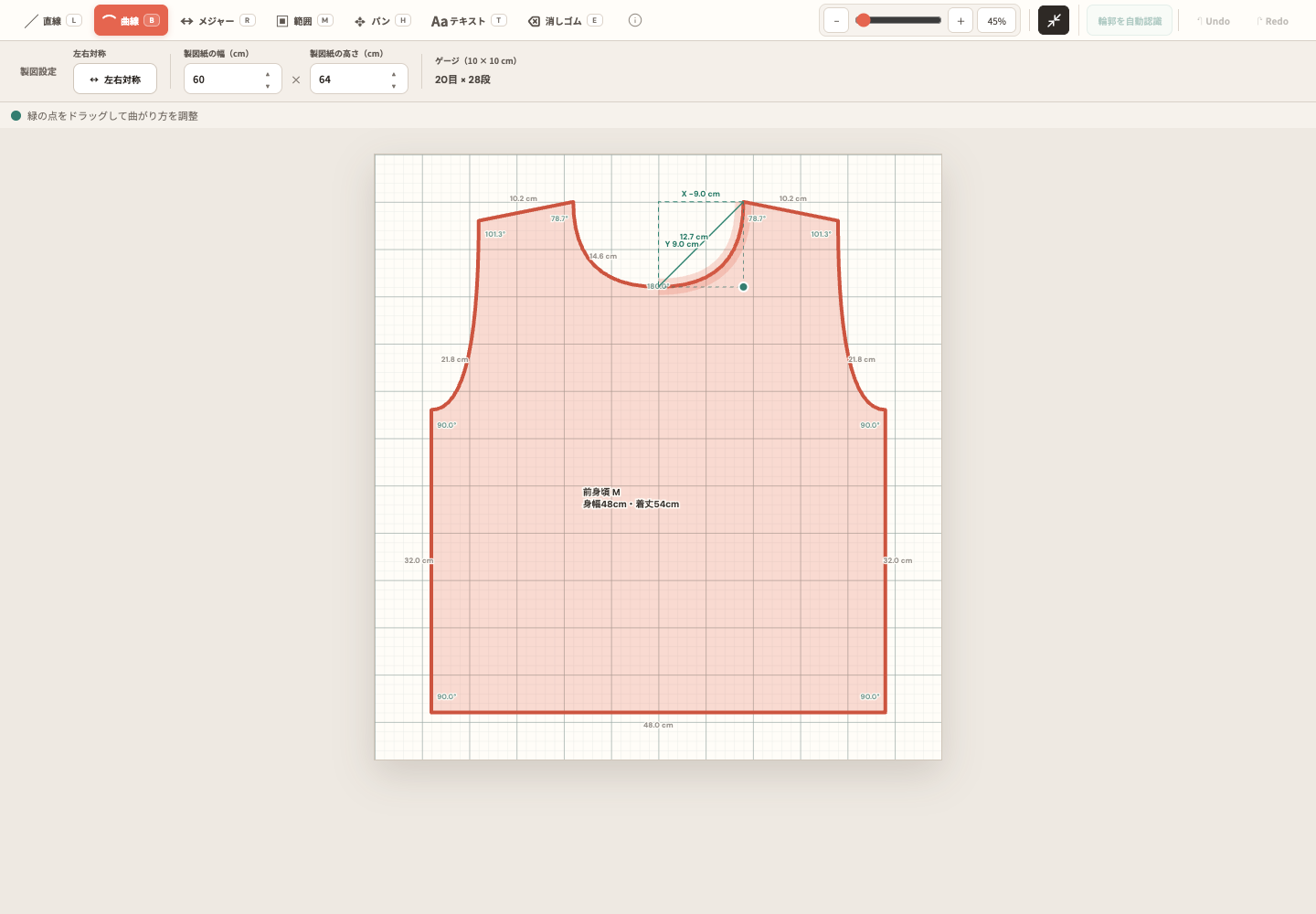

1. 「曲線」を選び、袖ぐりの始点から終点へ左ドラッグして離します。
2. 曲線の緑の制御点を左ドラッグし、袖ぐりの丸みに調整します。点を大きく動かすほど曲がり方が変わります。
3. 衿ぐりは左右の肩から中央の底へ向かう2本の曲線で作ると調整しやすくなります。中央の端点を接続します。
4. 「範囲」で線を選ぶと始点・終点のハンドルを動かせます。接続済みの点を動かしたあとは、隣の線とのつながりも確認します。

クリックで拡大

5. 長さ・内角・点間距離を数値で調整する

1. 線の近くに表示される長さの数値をクリックし、cm単位で入力します。Enterまたは入力欄の外側で確定します。
2. 頂点の内角も数値をクリックして変更できます。肩の傾きや脇の角度を調整したあとは、周囲の線の形も確認します。
3. 「メジャー」を選び、測りたい始点と終点の順に端点をクリックします。
4. 点間距離・X差・Y差で身幅や高さを確認します。表示された数値を編集すると、始点を固定して終点が移動します。

6. 左右対称で片側だけ描く

1. 左右対称を使う場合は、描き始める前に「左右対称」をクリックします。
2. 現れた対称線を左ドラッグして中心へ置き、「決定」で位置を固定します。
3. 固定した軸の右側に線・曲線を描きます。左側へ対応する線が作られます。裾や衿ぐりを軸へつなぐときも吸着を使います。
4. 右側の線を編集すると反対側にも反映されます。対称機能がある間、選択した線の一括移動は上下方向になります。
5. 軸を動かすときは「固定中」から位置変更に戻します。左右を別々に編集する場合は「解除」を選びます。

7. 選択・移動・コピー・削除する

1. 「範囲」で線をクリック、または空白から囲むように左ドラッグして選びます。Cmd / Ctrlを押しながら選択すると追加できます。
2. 選択済みの線を左ドラッグして移動します。「パン」は図全体の見え方を動かすだけなので使い分けます。
3. Cmd / Ctrl+Cで選択内容をコピーし、Cmd / Ctrl+Vで貼り付けます。貼り付けた線を「範囲」で移動して位置を整えます。別の製図へもコピーできますが、紙に収まる必要があります。
4. 不要な線は選択してDelete / Backspace、または「消しゴム」で線をクリックして消します。線を消すと輪郭が開くため、必要なら再接続します。
5. 間違えたら「Undo」、やり直すなら「Redo」を使います。

8. 製図に注釈を付ける

1. 「テキスト」を選び、製図面の空白を左クリックして「前身頃 M」「袖ぐり」などを入力します。
2. 入力欄の外側をクリック、またはCmd / Ctrl+Enterで確定します。
3. ボックスを左ドラッグして移動し、ダブルクリックで文章を再編集します。「文字サイズ」で読みやすく調整します。
4. 注釈を選択してDelete / Backspace、または消しゴムでクリックすると削除できます。

9. 閉じた輪郭を確認し、ゲージで割り出す

1. 線の端をすべて接続すると「輪郭を自動認識」と表示されます。裾・左右の脇・袖ぐり・肩・衿ぐりが1周つながっているか確認します。
2. 「輪郭を閉じる」は最後と最初を結ぶ操作です。想定しない直線で衿ぐりなどをふさがないよう、図形を確認します。

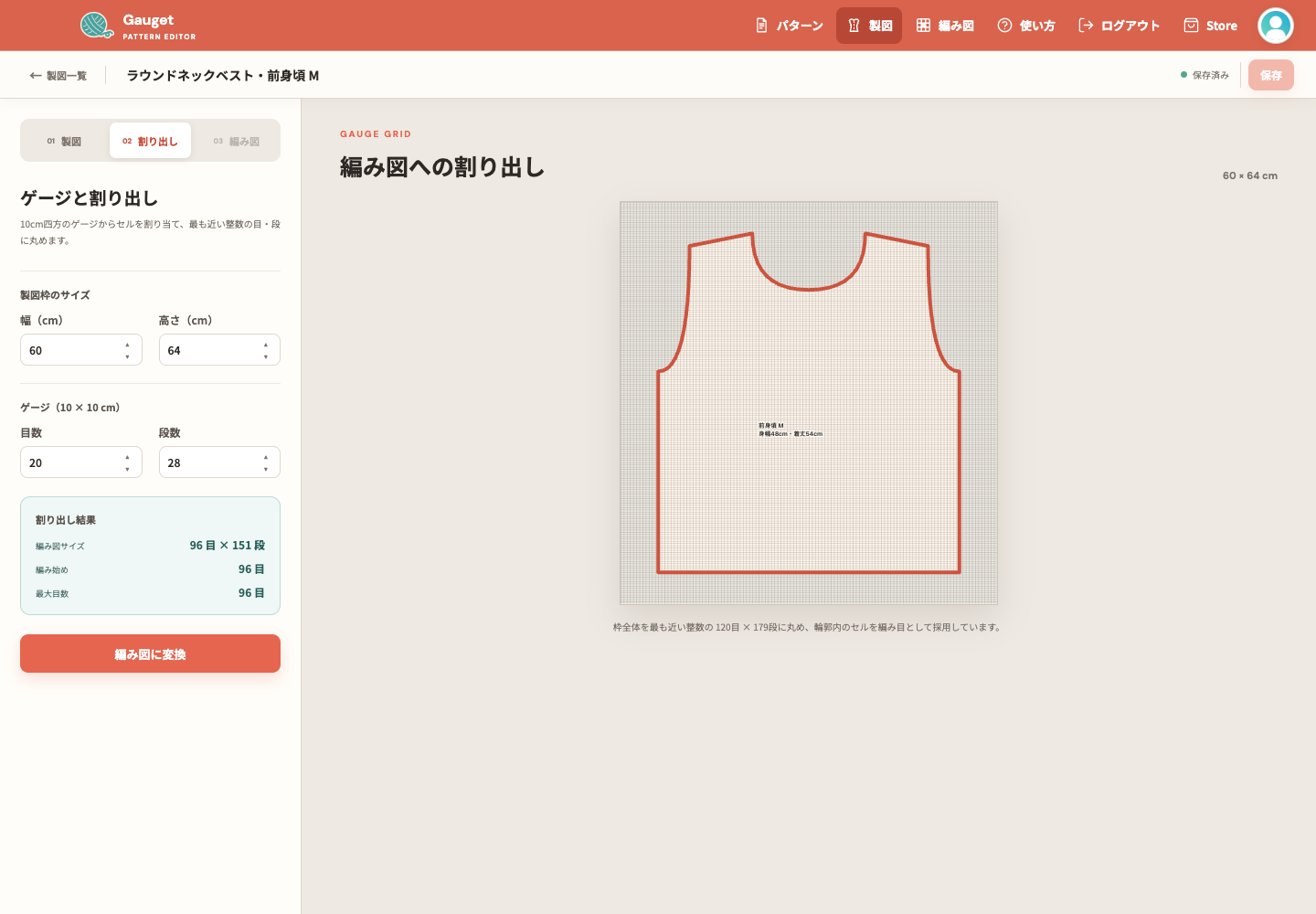

3. 全画面を戻し、「割り出しを確認」または「02 割り出し」をクリックします。
4. 20目・28段／10cmをもとに、輪郭内へセルが配置されます。「編み図サイズ」「編み始め」「最大目数」と袖ぐり・衿ぐりの段差を確認します。

クリックで拡大

10. 編み図へ変換してパターンで使う

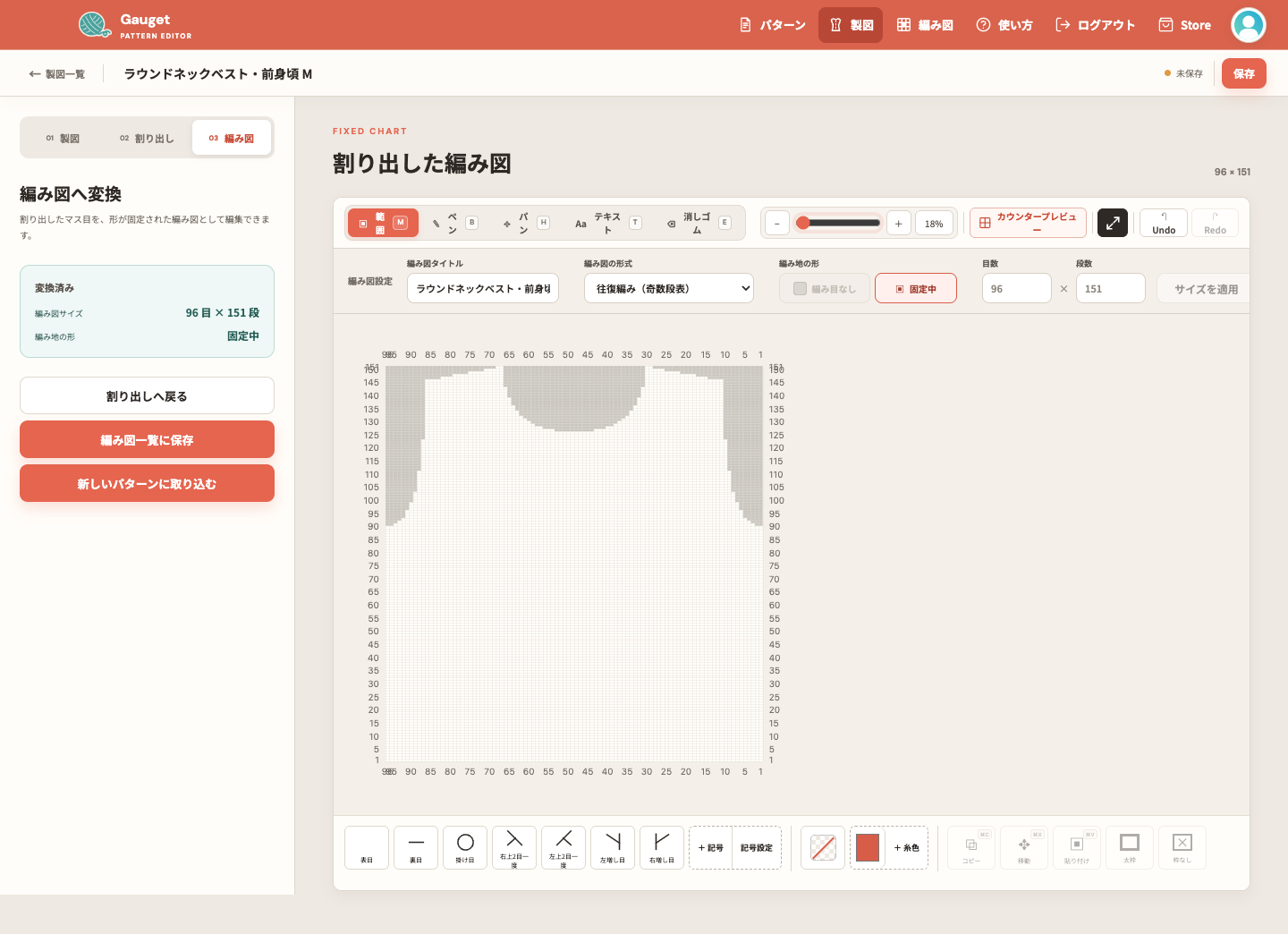

1. 「編み図に変換」をクリックします。外形を固定した編み図が表示されます。
2. 記号・糸色・模様・注釈を加えます。細かな操作は「編み図を描く」を参照してください。
3. 「編み図一覧に保存」を押し、保存完了を確認します。「保存した編み図を開く」から編集を続けられます。
4. 「新しいパターンに取り込む」で文書へ進めます。既存パターンには「04 本文」の編み図ブロックから保存済みの図を読み込みます。

クリックで拡大
