編み図を描く

1. マウスの基本操作

クリックは左ボタンを1回押して離す操作、ドラッグはボタンを押したまま動かして最後に離す操作です。まず使うツールをクリックし、そのあと図の上で操作します。

2. 身頃全体が見える倍率にする

1. 製図から変換した前身頃を「編み図一覧に保存」し、上部の「編み図」から開きます。空の図から始める場合は「New」→「新しい編み図」を選びます。
2. 図の中央へポインターを置き、ホイールで縮小して左右の袖ぐりと衿ぐりまで見渡します。上部の「＋」「−」やズームスライダーでも調整できます。
3. 「編み図の形式」で「往復編み（奇数段表）」を選びます。輪編み・偶数段表にすると、段の方向や表裏が変わります。
4. 目数と段数を変更する場合は数値を入れて「サイズを適用」を押します。縮小すると端の内容が失われることがあるため、変更直後に確認します。

クリックで拡大

3. 裾のゴム編みと中央の模様を描く

1. 裾へポインターを置いてホイールで拡大し、「ペン」をクリックします。
2. 「表目」または「裏目」をパレットで選び、セルを左クリックします。左ドラッグで連続して置けます。作例の裾は表目2目・裏目2目を繰り返します。
3. 中央の模様では「＋ 記号」から必要な記号を追加します。交差編みなど複数目にまたがる記号は、記号全体が収まる位置に置きます。
4. 「消しゴム」で不要なセルを消します。操作全体を取り消す場合は「Undo」、取り消しを戻す場合は「Redo」を使います。

4. 範囲選択・コピー・移動・繰り返し

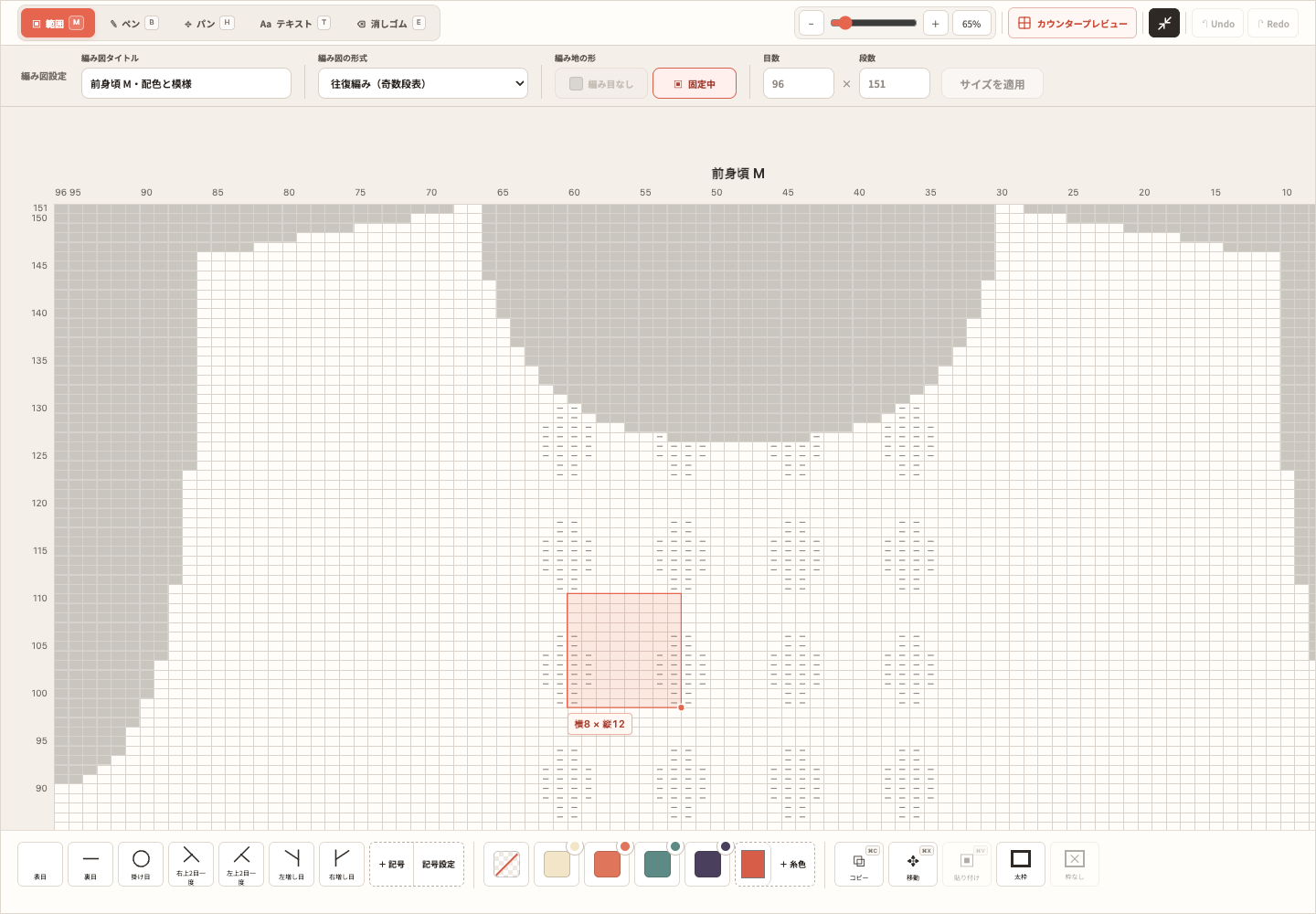

1. 「範囲」をクリックし、模様の左上セルから右下セルへ左ドラッグします。選択枠と「横○ × 縦○」の表示で範囲を確認します。
2. 複数の場所を選ぶときはCmd / Ctrlを押しながら追加の範囲をドラッグします。図の外の余白を通常クリックすると選択を解除できます。
3. 「コピー」またはCmd / Ctrl+Cを押します。貼り付け先の左上セルを選び、「貼り付け」またはCmd / Ctrl+Vを押します。
4. 元の模様を移す場合は「移動」またはCmd / Ctrl+Xを使い、移動先を選んで貼り付けます。元の場所を消すのは移動を確定したときです。
5. 連続模様は1つの矩形範囲を選び、右下の小さなハンドルを左ボタンでつかんで、縦または横へドラッグします。元の模様を周期として繰り返します。
6. 選択部分をまとめて消す場合はDelete / Backspaceを使います。

クリックで拡大

5. 糸色・背景色を設定する

1. パレットの糸色をクリックしてから、ペンでセルをクリック・ドラッグして色を置きます。記号と色は別に編集できます。
2. 必要な色がない場合は色選択欄で色を選び、「＋ 糸色」で追加します。各色の変更ボタンから登録済みの色も変更できます。
3. 色だけを取り除くときは「背景色なし」を選んで塗ります。記号を取り除く消しゴムと使い分けます。
4. 不要な追加色や記号はパレット上で右クリックし、「パレットから削除」を選びます。使用中の項目は先に別の記号・色へ置き換えます。

6. 記号の表示・名称・手書き記号

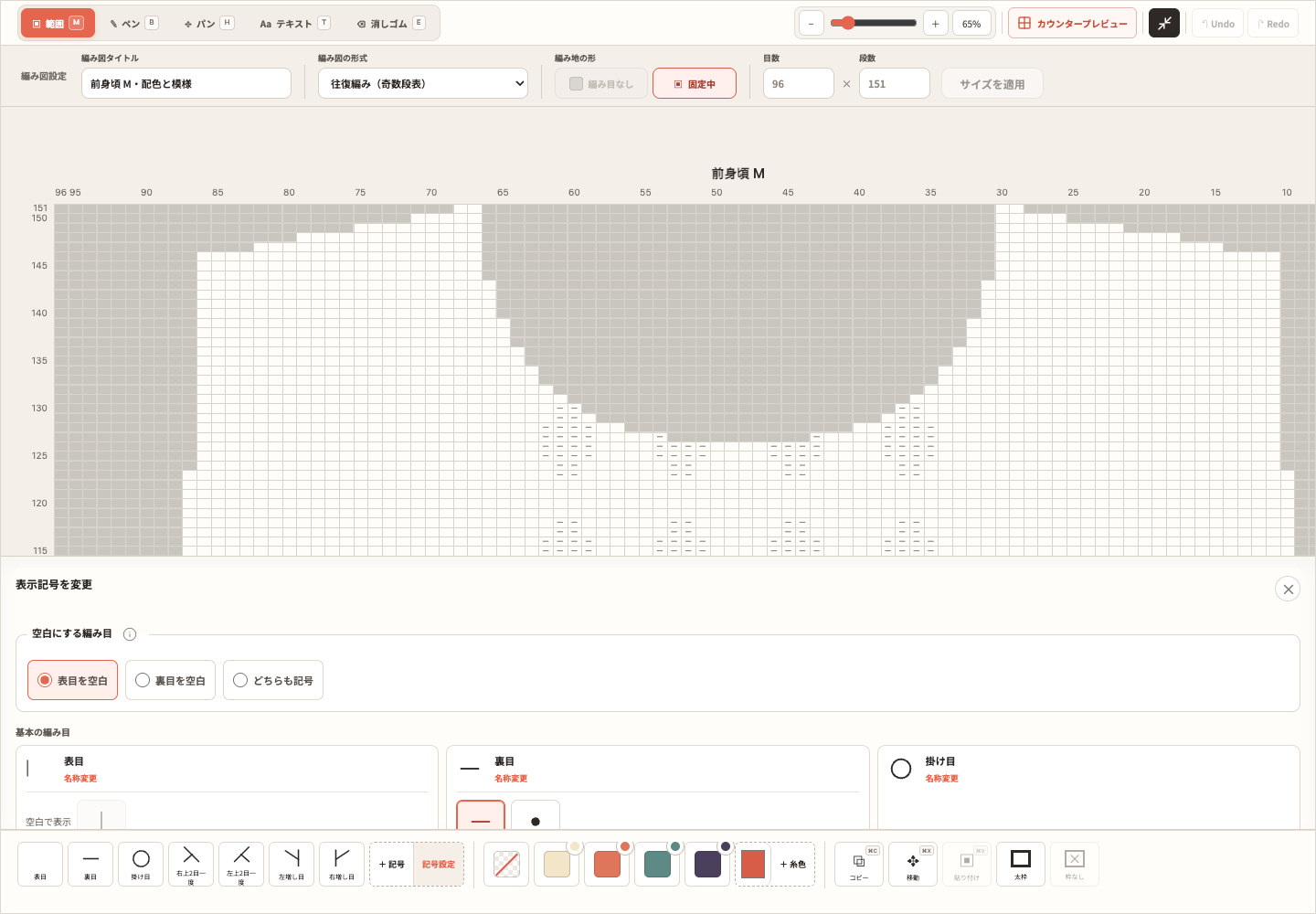

1. 「記号設定」を開き、「表目を空白」「裏目を空白」「どちらも記号」から表示方法を選びます。
2. 記号に複数の表示候補がある場合は使いたい形を選びます。名前の変更もこの画面で行えます。図と凡例が読み手に伝わる表記か確認します。
3. 独自の記号は「＋ 記号」の「手書き記号を追加」で作れます。枠内を左ドラッグして描き、名前を付けて追加します。
4. 描き直すときは「一筆戻す」または「描き直す」を使います。手書き記号は1マスの記号として登録されます。

クリックで拡大

7. 太枠・注釈・括弧を加える

1. 模様の1単位を「範囲」で選び、「太枠」で囲みます。「枠なし」で選択部分の太枠を消せます。

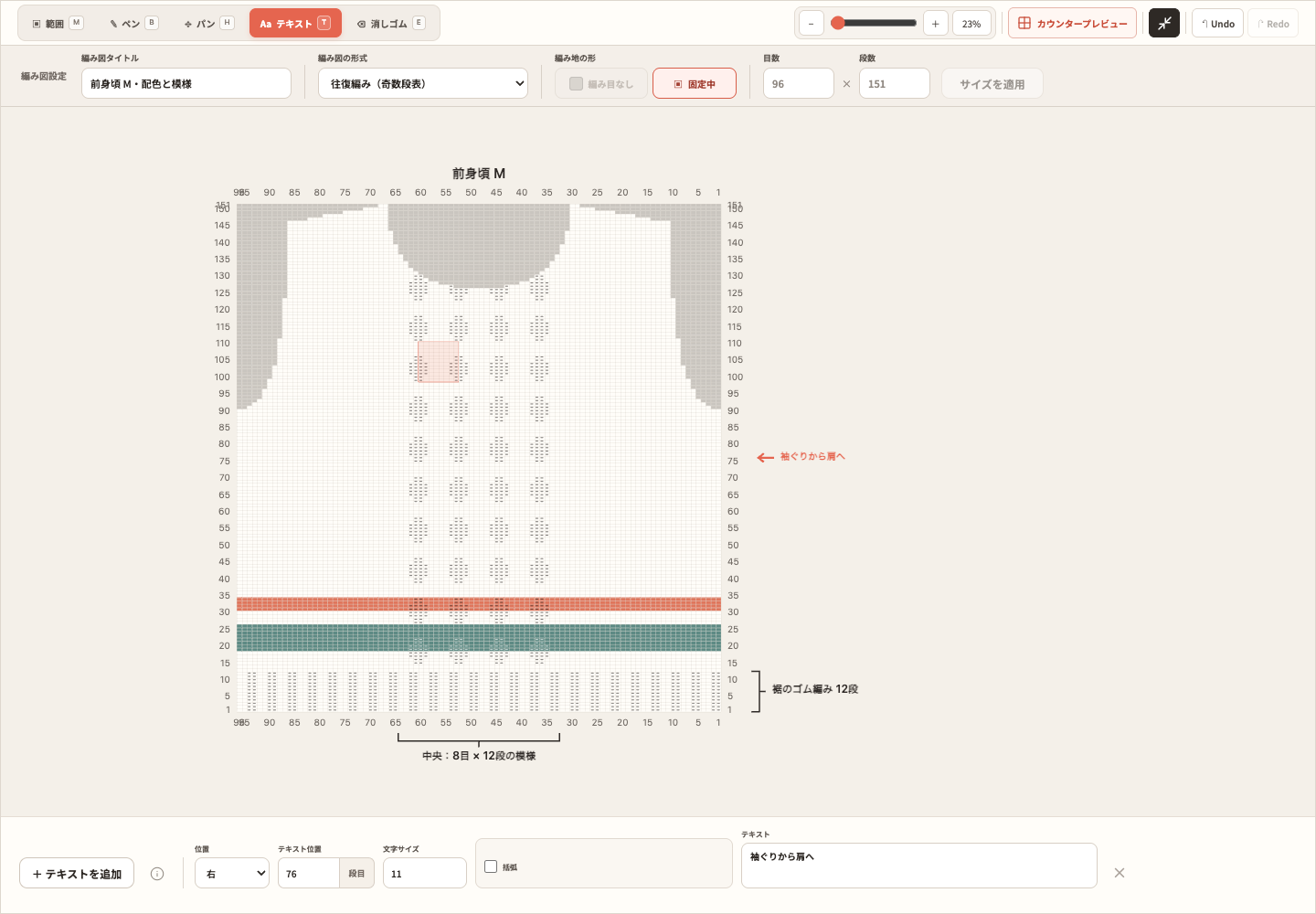

2. 「テキスト」→「＋ テキストを追加」を押し、「前身頃」「裾のゴム編み」などを入力します。
3. 位置を上・右・下・左から選び、目位置または段位置、文字サイズを調整します。
4. 「範囲を括弧で示す」を有効にすると、開始目・終了目または開始段・終了段を指定できます。
5. テキストモードでは注釈を左ドラッグして位置を変えられます。文字をダブルクリックすると直接編集でき、Cmd / Ctrl+Enterで確定、Escでその場の編集をキャンセルできます。

クリックで拡大

8. 外形を固定し、カウンターで確認する

1. 外形を手で作る場合は「編み目なし」を選び、袖ぐりや衿ぐりの外側を塗ります。「形を固定」を押すと、その外形を保護できます。
2. 製図から変換した編み図は形が固定された状態です。外形を直す場合だけ固定を解除し、編集後に再び固定します。
3. 「カウンタープレビュー」を開き、現在段や編む方向、記号の凡例を読み手の表示で確認します。
4. 開いている記号設定・テキスト編集などを閉じ、全画面を縮小ボタンで終了します。Escは開いているパネルから順に閉じる場合があります。
5. 画面上部の「保存済み」を確認してから一覧へ戻ります。
